استفاده از اندازه گیری ضخامت غوطه وری در آب با استفاده از ضخامت سنج اولتراسونیک اسکن-

اندازه گیری ضخامت غوطه وری در آب روشی برای اندازه گیری ضخامت اولتراسونیک است که با استفاده از آب به عنوان کوپلنت برای قطعه کار و پروب مشخص می شود. در حین آزمایش، قطعه کار و پروب با هم داخل آب قرار می گیرند و پروب در فاصله معینی از قطعه کار قرار می گیرد (به نام ضخامت لایه آب).

پس از انتشار موج اولتراسونیک، از طریق آب به سطح قطعه کار می رود و سپس به داخل قطعه کار منتقل می شود. ضخامت قطعه کار را می توان با تنظیم شکل موج اسکن A روی صفحه نمایش به درستی نمایش داد.

ضخامت سنج اولتراسونیک بر اساس اصل بازتاب پالس اولتراسونیک برای اندازه گیری ضخامت مواد اندازه گیری شده است. هنگامی که پالس اولتراسونیک ساطع شده توسط کاوشگر از طریق جسم اندازه گیری شده به رابط ماده می رسد، پالس به کاوشگر منعکس می شود و ضخامت ماده اندازه گیری شده با اندازه گیری دقیق زمانی که موج اولتراسونیک از مواد عبور می کند، تعیین می شود.

روش اندازه‌گیری ضخامت غوطه‌وری در آب اولتراسونیک، قرار دادن کاوشگر در آب است و انتشار امواج اولتراسونیک آن، امواج انعکاسی مشترک آب را ایجاد می‌کند. در همان زمان، جسم مورد آزمایش نیز امواج بازتابی تولید خواهد کرد.

با توجه به سرعت متفاوت امواج مافوق صوت در آب و مواد مورد آزمایش، با تنظیم ضخامت لایه آب بین پروب و جسم مورد آزمایش، موج زیرین جسم مورد آزمایش در مقابل موج منعکس شده در فصل مشترک آب دوم قرار می گیرد.

اندازه گیری ضخامت غوطه وری در آب به طور کلی به دو روش تقسیم می شود: روش غوطه وری جزئی در آب و روش غوطه وری کل در آب.

غوطه وری جزئی در آب از پروب پر شده با آب-استفاده می کند و عمدتاً برای جایگزینی- اندازه گیری ضخامت سطح بزرگ برای بهبود راندمان کار استفاده می شود. غوطه وری در آب از پروب غوطه وری در آب استفاده می کند و برای سطوح ناهموار مناسب است، اندازه گیری خودکار قطعات کار با اشکال پیچیده و شرایط اتصال نامناسب مانند لوله ها و میله ها.

ما نمونه‌ای از مواد فیلتر را از مشتریان دریافت کردیم (قطر 30-40 میلی‌متر، ضخامت دیواره 5-9 میلی‌متر یا بیشتر)، فیلتر با دمای بالا و فشار بالا پخته می‌شود و توزیع ریز منافذ وجود دارد. مشتری نیاز به اندازه گیری ضخامت دیواره آن، آزمایش یکنواختی و حداقل ضخامت آن دارد.

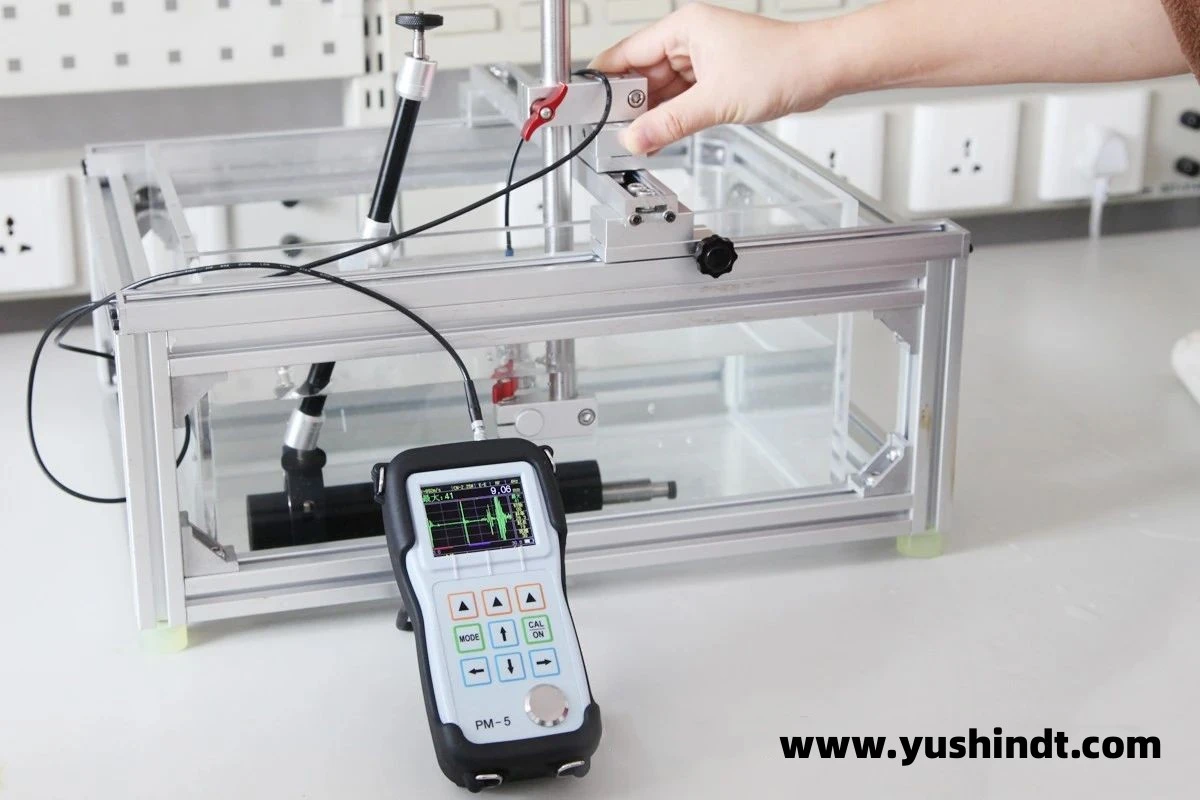

با توجه به ساختار خاص این ماده، روش معمول اندازه گیری ضخامت اولتراسونیک برای دریافت اکو پایین دشوار است و قابل اندازه گیری نیست. پس از آزمایش، با استفاده از ضخامت سنج اولتراسونیک سری YUSHI PM-5 برای تست غوطه وری در آب، اکو واضح است و مقدار اندازه گیری سریع، پایدار و دقیق است.

در اندازه گیری روزانه اولتراسونیک، مقداری از قطعه کار به دلیل سطح ناصاف، شکل نامنظم و دلایل خاص دیگر، با روش تماسی قابل اندازه گیری نیست. برای چنین قطعات کاری، توصیه می شود از اندازه گیری ضخامت اولتراسونیک غوطه ور در آب استفاده کنید.

اگر پروب معمولی به عنوان پروب غوطه وری در آب استفاده شود، پس از ورود موج صوتی به قطعه کار، انتشار پرتو صوتی افزایش می یابد و پس از عبور انرژی صوتی از لایه آب و انتشار در قطعه کار، توانایی مافوق صوت ضعیف می شود و در نتیجه حساسیت تشخیص کاهش می یابد. به منظور تمرکز انرژی صوتی، باید از پروب فوکوس استفاده شود و فرکانس پروب با توجه به ویژگی های ماده انتخاب می شود.

اندازه گیری ضخامت غوطه وری در آب حساسیت بالایی دارد، جفت مایع اتلاف انرژی صوتی را کاهش می دهد و اندازه گیری ضخامت غوطه وری آب می تواند بر اتلاف انرژی صوتی ناشی از سطح قطعه کار یا شکل ناهموار غلبه کند.

از آنجایی که نیازی به تماس نزدیک نیست، سرعت اندازه گیری بهبود یافته است و برای توسعه ثانویه اندازه گیری آنلاین مناسب است.
