استفاده از سنجش با ضخامت اولتراسونیک با دقت بالا در محصولات لمینیت مواد الکتریکی

مواد الکتریکی شامل مواد رسانا ، مواد عایق ، مواد مغناطیسی و مواد نیمه هادی است. مواد چند لایه نوع بسیار مهمی از مواد عایق ، متشکل از دو یا چند لایه الیاف یا پارچه های با رزین است که لمینت و فشار گرم دارند. آنها می توانند به صورت ورق ، لوله ، میله یا شکل های دیگر باشند. محصولات چند لایه را می توان به قسمتهای مختلف ساختاری عایق پردازش کرد. با توسعه صنعت الکتریکی ، عایق بالا ، مقاومت بالا ، مقاومت در برابر دمای بالا ، سازگار با انواع محیط استفاده از محصولات چند لایه ، که به طور گسترده در موتورها ، ترانسفورماتورها ، وسایل الکتریکی ولتاژ بالا و پایین ، ابزارهای الکتریکی و تجهیزات الکترونیکی مورد استفاده قرار می گیرد.

1. ویژگی های لمینت های الکتریکی

عایق الکتریکی:

طراحی شده برای ارائهقدرت دی الکتریک بالاو جلوگیری از هدایت الکتریکی بین لایه های رسانا (به عنوان مثال ، در PCB).

ثبات مکانیکی:

سفتی و دوام ساختاری را برای حمایت از اجزای الکترونیکی و مقاومت در برابر استرس مکانیکی ارائه دهید.

مقاومت حرارتی:

بسیاری از لمینت ها (به عنوان مثال ، fr {0}} ، پلی آمید) دمای بالا را در حین لحیم کاری یا کار تحمل می کنند.

سازگاری چند لایه:

طرح های مدار چند لایه را با اتصال لایه های رسانا (مس) با لایه های دی الکتریک عایق فعال کنید.

از دست دادن سیگنال کم:

لمینت های پیشرفته (به عنوان مثال ، مبتنی بر PTFE) از دست دادن سیگنال در برنامه های با فرکانس بالا (به عنوان مثال ، مدارهای RF/مایکروویو) به حداقل می رسند.

مقاومت شیمیایی:

مقاوم در برابر حلال ها ، رطوبت و محیط های خورنده.

2. برنامه های لمینت های برقی

تابلوهای مدار چاپی (PCB):

بستر پایه برای مدارهای سفت و سخت و انعطاف پذیر در الکترونیک مصرفی ، رایانه ها و دستگاه های صنعتی.

الکترونیک با فرکانس بالا:

مدارهای RF/مایکروویو (به عنوان مثال ، آنتن ها ، سیستم های رادار) با استفاده از PTFE یا لمینت های پر از سرامیک.

الکترونیک قدرت:

بسترهای عایق برای ماژول های برق (به عنوان مثال ، IGBTS ، اینورترها) که به جداسازی ولتاژ بالا نیاز دارند.

الکترونیک انعطاف پذیر:

لمینت های پلی آمید مدارهای قابل خم را در پوشیدنی ها ، نمایشگرهای تاشو و سنسورهای پزشکی فعال می کنند.

الکترونیک خودرو:

واحدهای کنترل موتور (ECU) ، روشنایی LED و سیستم های سرگرمی.

هوافضا و دفاع:

لمینت های سبک و مقاوم در برابر گرما برای سیستم های هوایی و ماهواره ای.

روشنایی LED:

لمینت های هسته ای فلزی (به عنوان مثال ، مبتنی بر آلومینیوم) برای مدیریت حرارتی در LED های با قدرت بالا.

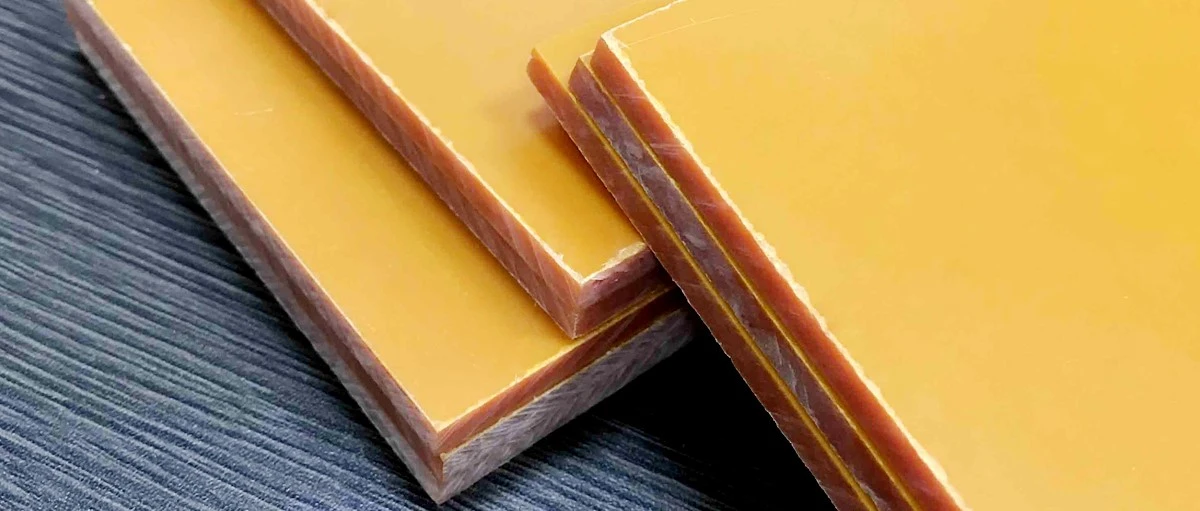

ما نمونه هایی از محصولات لمینت الکتریکی را از تولید کنندگان مواد الکتریکی ، از جمله لمینت های پارچه شیشه ای اپوکسی ، لمینت های پارچه شیشه ای هوافضا و غیره دریافت کرده ایم که ضخامت آن از 5 {0} 5 تا 100 میلی متر است. استانداردهایی برای کنترل کیفیت محصولات لمینت با الزامات واضح برای ضخامت اسمی و انحراف مجاز وجود دارد. استفاده از سنجهای ضخامت اولتراسونیک برای اندازه گیری اینکه آیا ضخامت مواد به استاندارد و یکنواخت است برای اطمینان از عملکرد ایمن مدارها و عملکرد پایدار تجهیزات ضروری است.

با توجه به ویژگی های خاص مواد لمینت الکتریکی ، ما باید یک نوع سنجش با ضخامت اولتراسونیک A-Scan با دقت بالا را انتخاب کنیم. PM5 Gen2 می تواند بهترین انتخاب برای این الزامات اندازه گیری باشد. در هنگام اندازه گیری ، باید ضخامت ، شکل و مواد قطعه کار اندازه گیری شود و ضخامت سنج و پروب مناسب برای اندازه گیری باید انتخاب شود.

با توجه به طیف گسترده ای از ضخامت نمونه ها ، ما از سنجش ضخامت اولتراسونیک Yushi PM5 Gen2 استفاده می کنیم و فرکانس ها و انواع مختلف پروب را برای ضخامت های مختلف انتخاب می کنیم. برای ضخامت های نازک تر و یک کاوشگر فرکانس پایین تر (0}. {4}}} 25 متر) یک پروب فرکانس بالاتر (5-15 m) را انتخاب کنید. انتخاب پروب های مختلف منجر به مداحی های واضح و اندازه گیری های پایدار خواهد شد.

لمینت های مواد الکتریکی به طور گسترده ای به عنوان پشتیبانی عایق در مناطق کلیدی مانند نظامی ، هوافضا ، تولید برق در مقیاس بزرگ ، انتقال قدرت ولتاژ بالا (UHV) ، راه آهن با سرعت بالا و مداخله هواشناسی مورد استفاده قرار می گیرند. اگر می خواهید در مورد اندازه گیری ضخامت لمینت ها با استفاده از فناوری اندازه گیری ضخامت اولتراسونیک اطلاعات بیشتری کسب کنید ، یا اگر در برنامه اندازه گیری خود با مشکل روبرو هستید ، لطفاً با ما تماس بگیرید و ما راه حل هایی را در اختیار شما قرار می دهیم.
