سلام! به عنوان یک تأمین کننده پروب اولتراسونیک ، اغلب از من سؤال می شود که آیا می توان از یک پروب اولتراسونیک برای تشخیص نشت در لوله ها استفاده کرد. خوب ، پاسخ کوتاه بله است ، اما چیزهای بیشتری از آن وجود دارد ، بنابراین بیایید شیرجه بزنیم و این موضوع را با جزئیات کشف کنیم.
اول از همه ، بیایید درک کنیم که چگونه پروب های اولتراسونیک کار می کنند. پروب های اولتراسونیک دستگاههایی هستند که امواج اولتراسونیک را تولید و دریافت می کنند. این امواج دارای فرکانس های بالاتر از حد شنیداری فوقانی شنوایی انسان ، به طور معمول بالاتر از 20 کیلوهرتز هستند. هنگامی که یک موج اولتراسونیک با تغییر در رسانه ای که از آن عبور می کند ، مانند ترک یا نشت در لوله روبرو می شود ، بخشی از موج به کاوشگر باز می گردد. با تجزیه و تحلیل این امواج منعکس شده ، می توانیم اطلاعات مربوط به ساختار داخلی لوله را جمع آوری کرده و هرگونه ناهنجاری را تشخیص دهیم.
اکنون ، وقتی صحبت از تشخیص نشت در لوله ها می شود ، پروب های اولتراسونیک بسیار مفید هستند. لوله های نشت یک سیگنال اولتراسونیک مجزا ایجاد می کنند. هنگامی که سیال از لوله تحت فشار فرار می کند ، در نقطه نشت تلاطم ایجاد می کند. این تلاطم باعث ایجاد نویز اولتراسونیک می شود که می تواند توسط یک پروب اولتراسونیک برداشت شود. پروب سیگنال های اولتراسونیک را به صداهای شنیدنی یا سیگنال های الکتریکی تبدیل می کند که می توانند بیشتر مورد تجزیه و تحلیل قرار گیرند.
یکی از مهمترین مزایای استفاده از پروب های اولتراسونیک برای تشخیص نشت ، حساسیت آنها است. آنها می توانند حتی نشت های کوچکی را که ممکن است برای چشم غیر مسلح قابل مشاهده نباشد یا با روش های دیگر قابل تشخیص نباشند ، تشخیص دهند. این امر به ویژه در صنایعی مفید است که حتی یک نشت جزئی نیز می تواند منجر به خسارات قابل توجهی مانند صنعت نفت و گاز یا گیاهان شیمیایی شود.
فایده دیگر این است که تشخیص نشت اولتراسونیک غیر تهاجمی است. لازم نیست لوله ها را برش دهید یا عملکرد عادی سیستم را برای بررسی نشت مختل کنید. شما به سادگی می توانید پروب اولتراسونیک را در قسمت بیرونی لوله قرار داده و فرآیند تشخیص را شروع کنید. این باعث صرفه جویی در وقت و هزینه زیادی در مقایسه با روشهای سنتی می شود که ممکن است نیاز به حفر یا جدا کردن قطعات سیستم لوله کشی داشته باشد.
بیایید در مورد انواع مختلف پروب های اولتراسونیک که می توانند برای تشخیص نشت استفاده شوند صحبت کنیم. ما داریمپروب پرتو مستقیم یک عنصربشر این نوع پروب پرتوی مستقیم از امواج اولتراسونیک منتشر می کند. برای تشخیص نشت در سازه های لوله ای نسبتاً ساده که امواج می توانند در یک خط مستقیم به نقطه نشت بالقوه و عقب حرکت کنند بسیار عالی است.

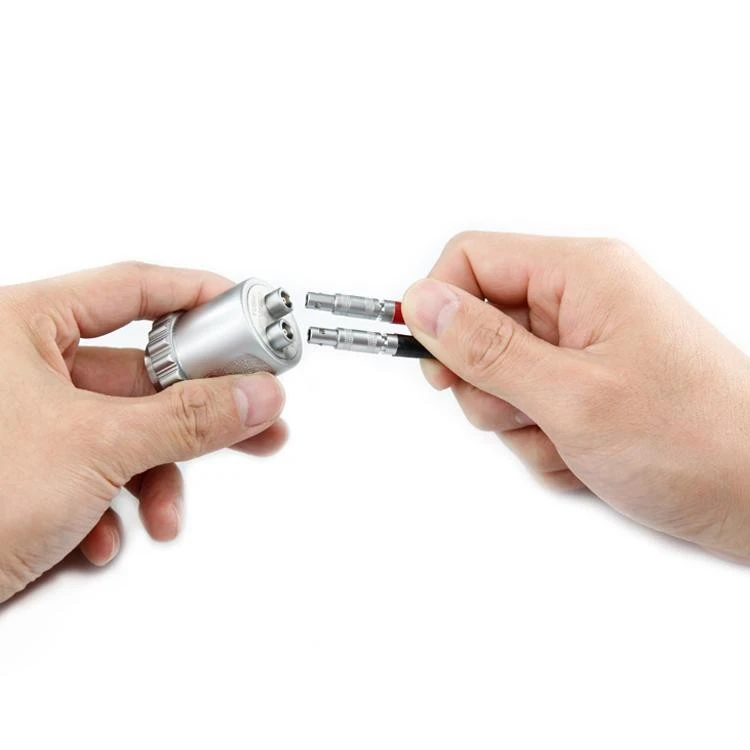

سپس وجود داردکاوشگر پرتو مستقیم عنصربشر همانطور که از نام آن پیداست ، دارای دو عنصر است. یکی از عناصر امواج اولتراسونیک را منتشر می کند ، و دیگری امواج منعکس شده را دریافت می کند. این طرح می تواند دقت تشخیص را بهبود بخشد ، به خصوص در لوله هایی با هندسه های پیچیده تر یا در شرایطی که ممکن است دخالت سایر قسمت های سیستم باشد.
برای برنامه های پیشرفته تر ، ماپروب TOFD و گوه برای آزمایش اولتراسونیکبشر زمان - از - پراش پرواز (TOFD) روشی است که از امواج اولتراسونیک برای تشخیص و اندازه نقص استفاده می کند. در زمینه تشخیص نشت لوله ، پروب های TOFD می توانند اطلاعات مفصلی در مورد محل و اندازه نشت ارائه دهند که برای برنامه ریزی فرآیند تعمیر بسیار مهم است.
با این حال ، استفاده از پروب های اولتراسونیک برای تشخیص نشت لوله بدون چالش های آن نیست. یکی از موضوعات اصلی نویز پس زمینه است. در محیط های صنعتی ، غالباً منابع دیگری از سر و صدای اولتراسونیک مانند ماشین آلات ، موتورها و پمپ ها وجود دارد. این سر و صدای پس زمینه می تواند با سیگنال های موجود در نشت تداخل داشته باشد و تشخیص دقیق و تجزیه و تحلیل نشت را دشوارتر می کند. برای غلبه بر این ، ما اغلب از فیلترهای ویژه و تکنیک های پردازش سیگنال برای جداسازی سیگنال نشت از سر و صدای پس زمینه استفاده می کنیم.
چالش دیگر نوع مایعات موجود در لوله است. مایعات مختلف دارای خاصیت آکوستیک های مختلفی هستند که می تواند بر نحوه حرکت امواج اولتراسونیک از طریق لوله و نحوه تولید سیگنال های نشت تأثیر بگذارد. به عنوان مثال ، نشت گاز ممکن است در مقایسه با نشت مایع ، امضای اولتراسونیک متفاوتی ایجاد کند. بنابراین ، ما باید تنظیمات پروب اولتراسونیک و روشهای تجزیه و تحلیل را بر این اساس تنظیم کنیم.
وضعیت لوله خود همچنین می تواند بر اثربخشی تشخیص نشت اولتراسونیک تأثیر بگذارد. اگر لوله با یک لایه ضخیم عایق پوشانده شده باشد یا خوردگی زیادی بر روی سطح داشته باشد ، می تواند امواج اولتراسونیک را جذب یا پراکنده کند و توانایی پروب را در تشخیص نشت کاهش دهد. در چنین مواردی ، ما ممکن است نیاز به حذف عایق یا استفاده از تکنیک های خاص برای جبران خوردگی داشته باشیم.
با وجود این چالش ها ، پروب های اولتراسونیک ابزاری قدرتمند برای تشخیص نشت لوله هستند. آنها یک روش هزینه - مؤثر ، غیر تهاجمی و حساس برای شناسایی نشت در لوله ها ارائه می دهند. این که آیا شما یک تجارت کوچک هستید که به دنبال بررسی نشت در سیستم لوله کشی خود هستید یا یک مرکز بزرگ صنعتی که یک شبکه پیچیده از لوله ها را مدیریت می کند ، پروب های اولتراسونیک می توانند یک راه حل عالی باشند.
اگر علاقه مند به استفاده از پروب های اولتراسونیک برای تشخیص نشت لوله هستید ، ما برای کمک به اینجا هستیم. ما طیف گسترده ای از پروب های اولتراسونیک با کیفیت بالا داریم که برای کاربردهای مختلف و شرایط لوله مناسب هستند. تیم متخصصان ما می توانند مشاوره ای را در مورد اینکه کدام یک از کاوشگر برای نیازهای خاص شما بهتر است و همچنین پشتیبانی از نصب ، کالیبراسیون و تجزیه و تحلیل سیگنال را ارائه می دهند ، ارائه دهند.
بنابراین ، اگر در مورد نشت لوله با مشکل روبرو هستید یا فقط می خواهید در جلوگیری از آنها فعال باشید ، از دستیابی به آن دریغ نکنید. بیایید مکالمه ای را در مورد چگونگی پروب های اولتراسونیک ما به شما در حفظ لوله های خود در شکل بالا و نجات شما از تلفات احتمالی به دلیل نشت کمک کنیم.
منابع
- "آزمایش اولتراسونیک: اصول و تمرین" توسط Br Tittmann
- "دفترچه راهنمای آزمایش غیر مخرب" ویرایش شده توسط رابرت ای. گرین
