ماژول فرستنده و گیرنده پالس اولتراسونیک YUSHI PR21
بررسی اجمالی محصول
PR21 که توسط YUSHI Instruments توسعه و تولید شده است، یک-کامپیوتر با کارایی بالا- ژنراتور و گیرنده پالس اولتراسونیک کنترل شده است. این ابزار برای استفاده به یک رایانه و یک اسیلوسکوپ متصل است، برای تشخیص عیب اولتراسونیک، اندازه‌گیری ضخامت و آزمایش پروب و غیره استفاده می‌شود.ژنراتور و گیرنده پالس سری PR را می توان برای کاربردهای مختلف در آزمایش{0} غیر مخرب و تجزیه و تحلیل مواد استفاده کرد.
مزیت و ویژگی های فنی
تولید و کنترل پالس دقیق
- هشت انتقال ولتاژ 25 تا 200 ولت و تنظیم عرض پالس از 15 ثانیه تا 1000 ثانیه در مراحل 5 ns.
- حالت ماشه چندگانه: ماشه داخلی: 4Hz-2kHz. ماشه خارجی: 0-5 کیلوهرتز
- پالس موج مربعی منفی و زمان خیز سریع 3.5 ثانیه را تطبیق دهید
گیرنده و نرم افزار قابل تنظیم
- روش کار دوگانه: یک عنصر-(نبض-پژواک) یا دو عنصر-(نفوذ)
- 8 سطح قابل تنظیم میرایی و دامنه بهره 0-60dB
- SDK باز و کتابخانه توسعه را فراهم کنید
سناریوهای کاربردی

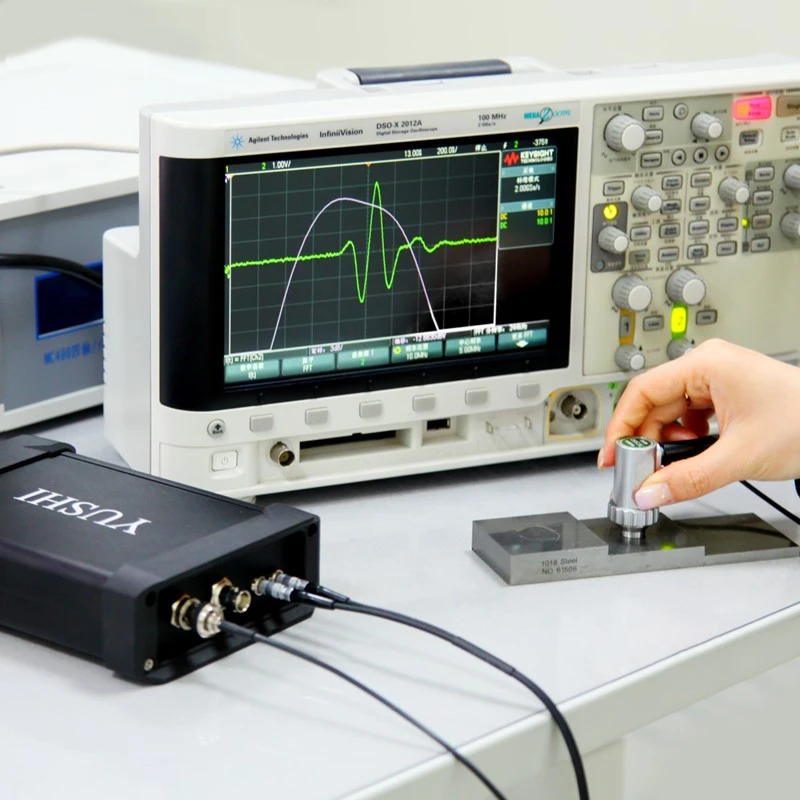

تست عملکرد پروب اولتراسونیک
برای اعتبار سنجی و توسعه پروب بسیار مهم است. با تجزیه و تحلیل سیگنال اکو بلوک مرجع (با استفاده از تابع FFT اسیلوسکوپ)، محققان می توانند فرکانس مرکزی، پهنای باند و توزیع طیفی پروب را به دقت تعیین کنند.
این به اعتبارسنجی عملکرد، نظارت بر تخریب و ارزیابی طرح‌های حسگر سفارشی یا جدید کمک می‌کند.
تجزیه و تحلیل مواد اولتراسونیک
این سیستم قادر است تحقیقات اولیه مواد را از طریق روش اولتراسونیک انجام دهد.
اندازه‌گیری سرعت صوت: با استفاده از ماده‌ای با ضخامت مشخص، سرعت صوت ماده با اندازه‌گیری اختلاف زمانی بین دو پژواک زیرین متوالی محاسبه می‌شود تا خواص مکانیکی ماده ارزیابی شود.

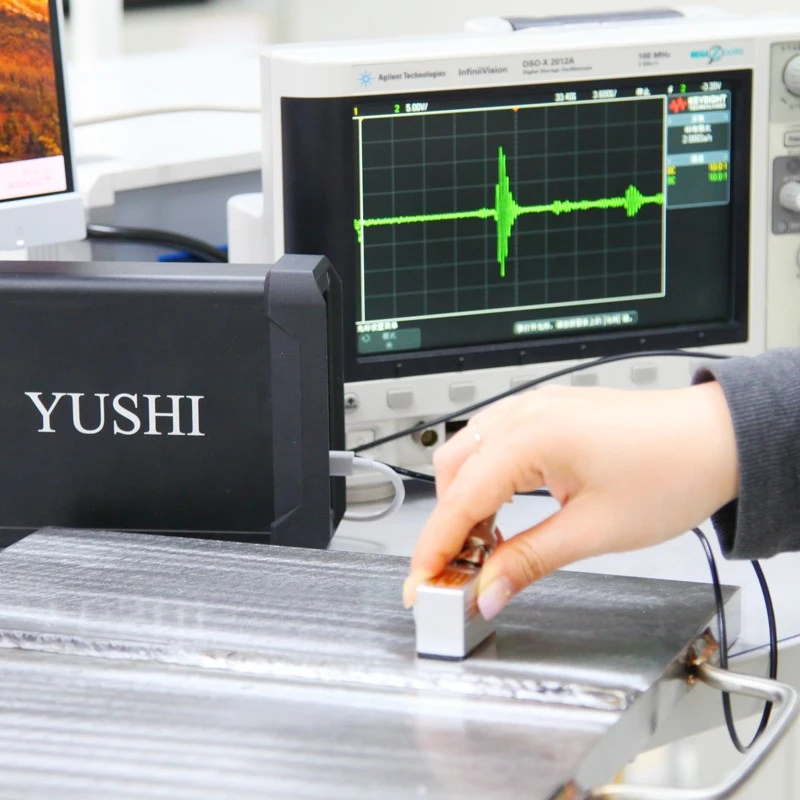

تشخیص عیوب اولتراسونیک و اندازه گیری ضخامت
یک پلت فرم قابل اعتماد برای توسعه فناوری آزمایش غیرمخرب-.
- تجزیه و تحلیل نقص: در حالت پژواک پالس، سیستم با تفسیر ویژگی های سیگنال های منعکس شده به شناسایی و شناسایی عیوب داخلی (ترک ها، حفره ها) کمک می کند.
- اندازه‌گیری دقیق ضخامت: برای موادی با سرعت صدای شناخته شده، ضخامت به‌طور دقیق از فاصله زمانی بین پژواک‌های دیواره پشتی متعدد به‌دست می‌آید (ضخامت=(v * Δ t)/2)، که می‌تواند برای ارزیابی خوردگی و اندازه‌گیری لایه استفاده شود.

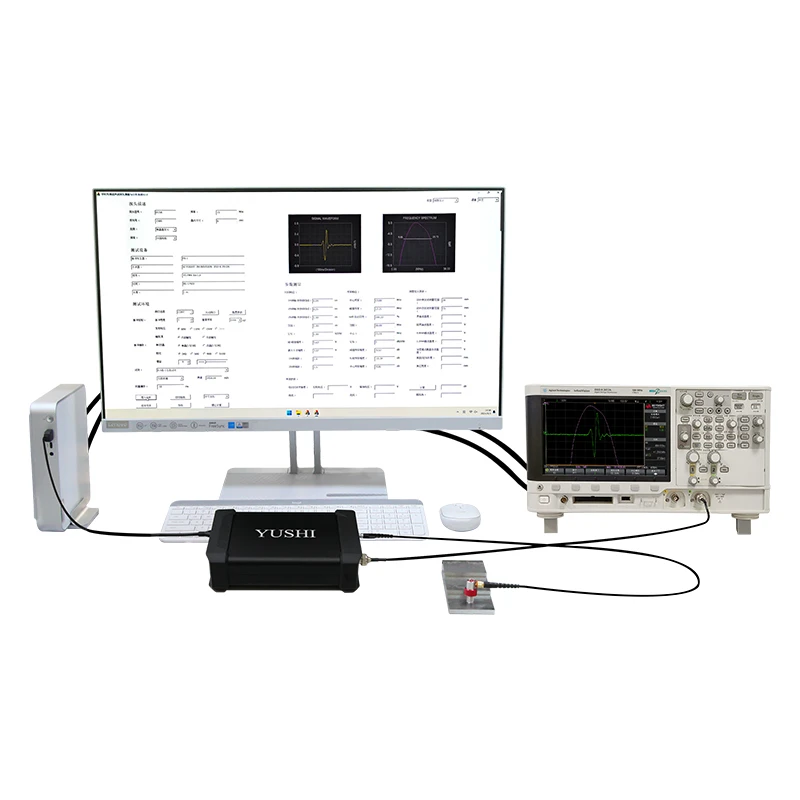

ترکیب سازه
نرم افزار کنترل
پارامترهای مهم برای انتشار و منطقه دریافت:
1. ناحیه انتشار: ولتاژ انتشار (25-200 ولت)، عرض پالس (15-1000 ثانیه)، فرکانس تکرار (20HZ-2kHz)، منبع ماشه (داخلی/خارجی)
2. منطقه دریافت: عناصر تک/دوقلو، میرایی (30-500Ω)، افزایش (0-60dB)
مشخصات فنی

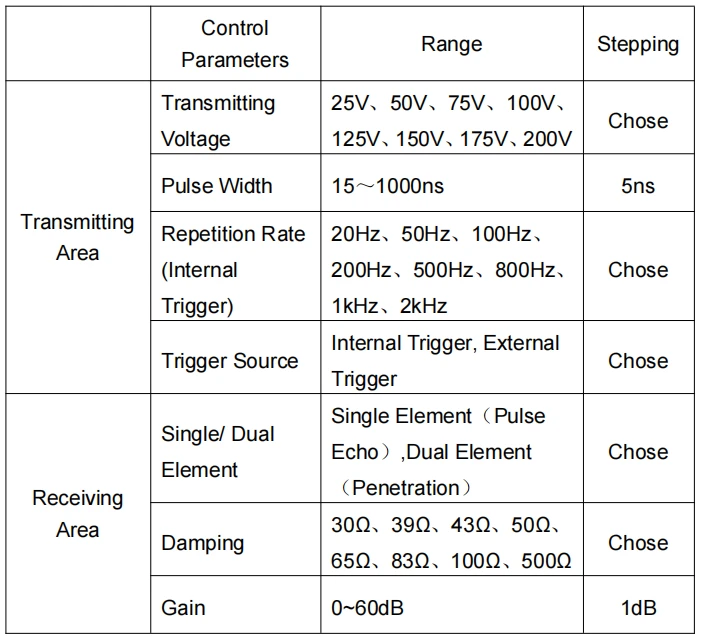

1. پارامترهای کنترل

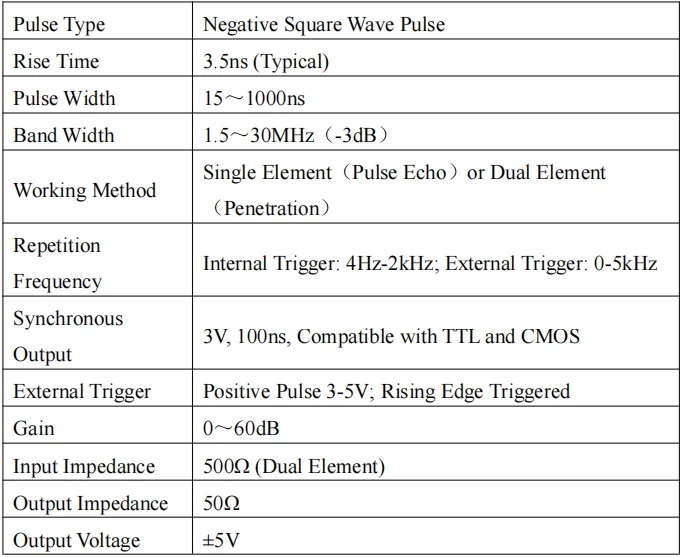

2. برگه فنی

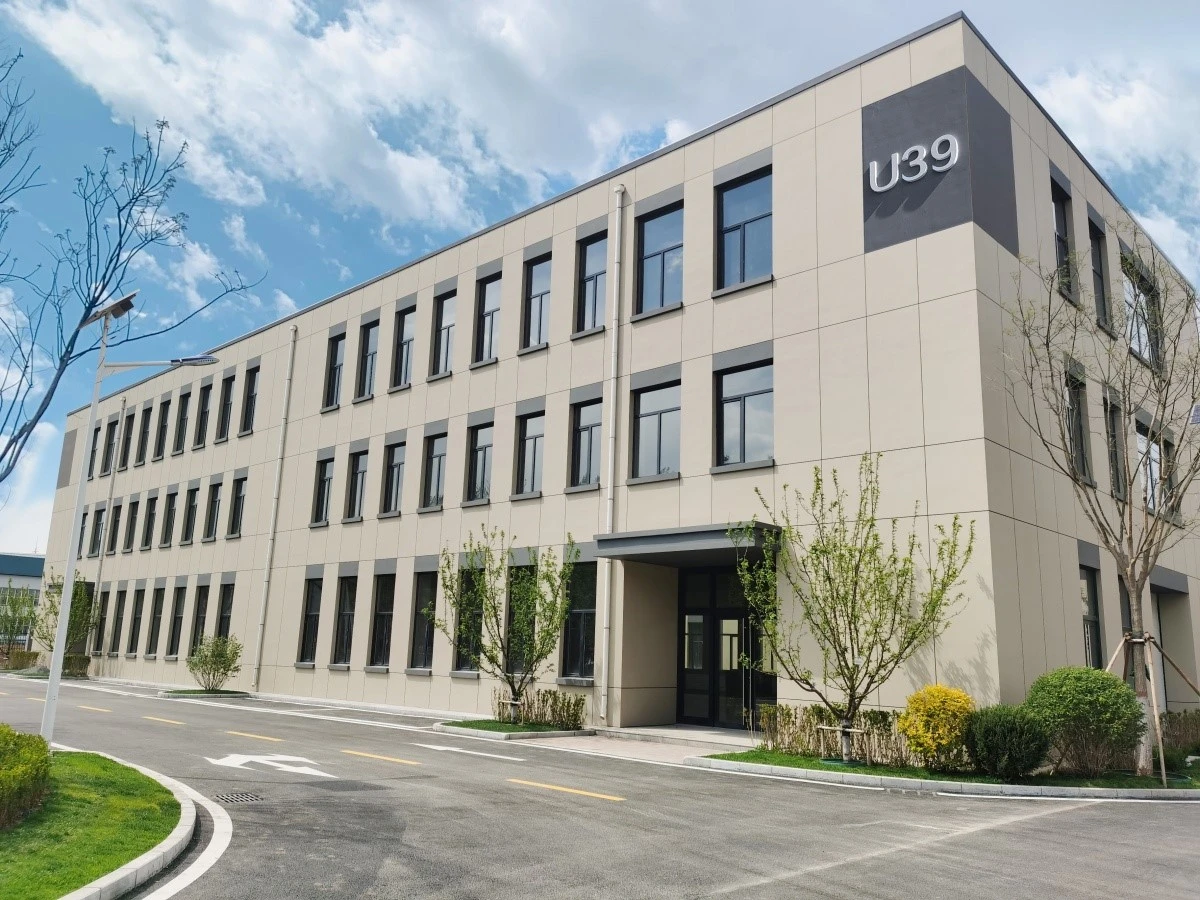

درباره یوشی
