پروب پرتو زاویه ای سریع برای بازرسی اولتراسونیک

هنگامی که با گوه های قابل تعویض استفاده می شود، کاوشگر تک کریستالی جداشدنی امواج شکسته شده (امواج برشی یا امواج طولی) را به قطعه منتقل می کند. این پیکربندی معمولاً برای آزمایش یکپارچگی جوشکاری استفاده می شود. این طراحی امکان اسکن آسان جلو و عقب را فراهم می کند و کارایی تشخیص نزدیک سطح را بهبود می بخشد.

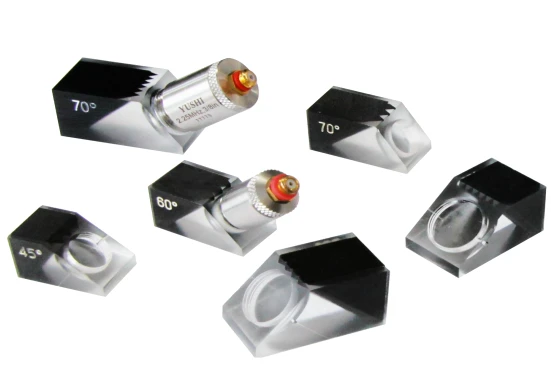

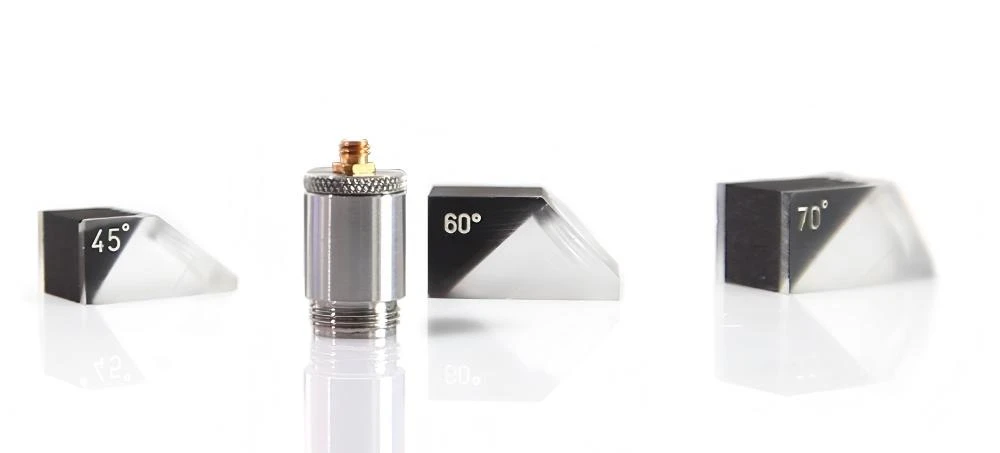

پروب جداشدنی از یک پروب و یک گوه تشکیل شده است که می توان آنها را به عنوان اجزای جداگانه از هم جدا کرد. با استفاده از اصل شکست، تبدیل حالت در سطح مشترک بین دو رسانه رخ می دهد و امواج عرضی یا طولی شکسته شده را در قطعه کار آزمایشی ایجاد می کند. در یک بازرسی معمولی، پرتو صدا در زاویه تولید شده به سطح پایین قطعه کار به سمت پایین منتشر می شود و سپس در همان زاویه به سمت بالا منعکس می شود. با حرکت دادن پروب به جلو و عقب، پرتو صدا می تواند تمام ارتفاع درز جوش را اسکن کند. این عمل اسکن می تواند کل حجم جوش را بازرسی کند و ناپیوستگی ها را در طول خط همجوشی و در داخل حجم جوش تشخیص دهد.

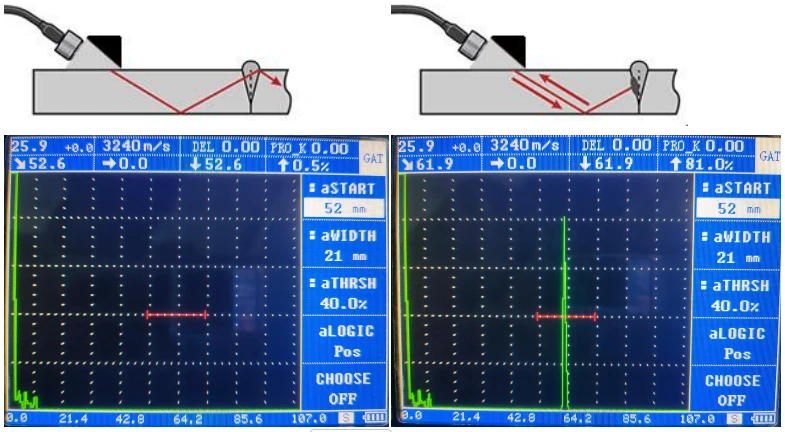

در مثال زیر، پرتو صوت بدون انعکاس به عقب از یک جوش مناسب عبور می‌کند، بنابراین هیچ علامت نقصی روی صفحه نمایش وجود نخواهد داشت. در تصاویر دیگر، ناپیوستگی در ناحیه جوش می تواند باعث انعکاس قوی پرتو صوت شود و ناحیه نقص با یک شبکه قرمز برجسته شده است.

1. اتخاذ یک پیچ در طراحی با پوسته فولادی ضد زنگ 304.
2. عملکرد عالی نسبت سیگنال به-صدا همراه با مقاومت در برابر سایش عالی.
3. بلوک گوه را می توان برای دستیابی به حداکثر عملکرد و افزایش عمر مفید آن جایگزین کرد.
4. کاربران می توانند گوه ها را در صورت نیاز برای دستیابی به هر زاویه انکساری در محدوده نظری اولتراسوند سفارشی کنند.
5. طراحی سطح اتصال بهینه با سطح قطعه کار را تضمین می کند.
6. از گزارش های تست ASTM پشتیبانی کنید

• تشخیص عیب و اندازه
• بازرسی عمومی جوش شامل قطعات کار کوچک و نازک
• لوله ها، مخازن تحت فشار، مخازن ذخیره سازی، پره های توربین
• محورها، آهنگری ها و ریخته گری ها
• آزمایش باند
• چرخ و ریل راه آهن
