در دنیای آزمایش غیر مخرب (NDT) و تصویربرداری پزشکی ، پروب های اولتراسونیک نقش مهمی دارند. به عنوان یک تأمین کننده اختصاصی Probe Ultrasonic ، من اغلب در مورد پارامترهای فنی مختلف این پروب ها سؤال می شود و یک سؤال که اغلب سطوح این است: "فرکانس تکرار یک کاوشگر اولتراسونیک چیست؟"
درک اصول اولیه پروب های اولتراسونیک

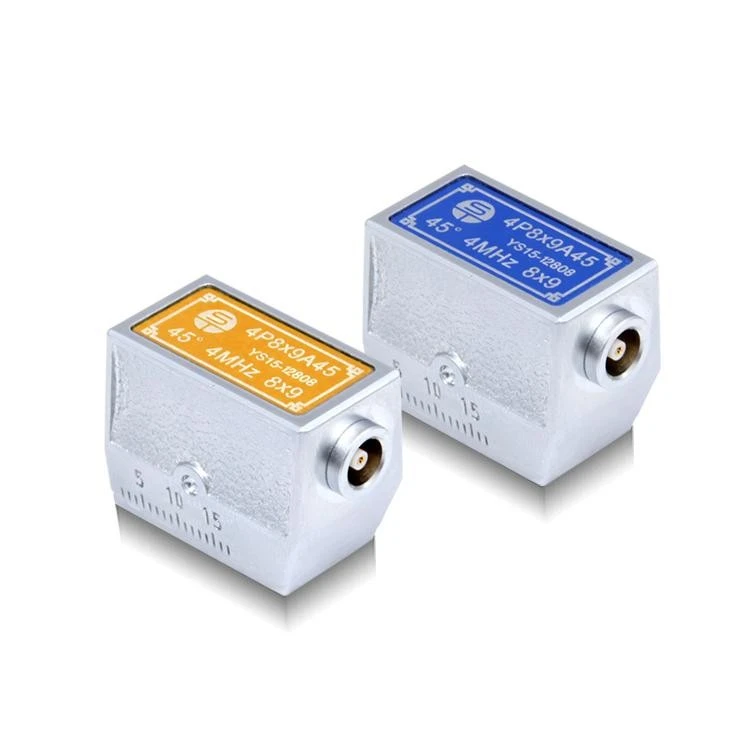

قبل از ورود به فرکانس پالس - تکرار ، بیایید به طور خلاصه درک کنیم که یک کاوشگر اولتراسونیک چیست. یک کاوشگر اولتراسونیک وسیله ای است که امواج اولتراسونیک را تولید و دریافت می کند. از این امواج برای بازرسی از مواد برای نقص ، اندازه گیری مسافت و حتی تجسم اندام های داخلی در کاربردهای پزشکی استفاده می شود. پروب های اولتراسونیک در انواع مختلفی مانندپروب پرتو زاویه موج Tranverseباطولی دوگانه - پروب پرتو عنصروتکاوشگر پرتو مستقیم عنصربشر هر نوع ویژگی های منحصر به فرد خود را دارد و برای برنامه های خاص طراحی شده است.
تعریف پالس - فرکانس تکرار (PRF)
فرکانس تکرار پالس (PRF) یک کاوشگر اولتراسونیک به تعداد پالس های اولتراسونیک که توسط پروب در ثانیه ساطع می شود ، اشاره دارد. در هرتز (هرتز) اندازه گیری می شود. به زبان ساده ، PRF تعیین می کند که چند بار پروب پالس انرژی اولتراسونیک را ارسال می کند.
به عنوان مثال ، اگر یک پروب اولتراسونیک دارای PRF 1000 هرتز باشد ، به این معنی است که پروب هر ثانیه 1000 پالس اولتراسونیک را منتشر می کند. این پارامتر از نزدیک با حداکثر دامنه ای که پروب می تواند اندازه گیری کند و عملکرد کلی سیستم آزمایش اولتراسونیک مرتبط است.
اهمیت PRF در آزمایش اولتراسونیک
تعیین دامنه
یکی از عوامل اصلی تحت تأثیر PRF ، حداکثر دامنه پروب اولتراسونیک است. فاصله زمانی بین پالس های متوالی به طور معکوس با PRF متناسب است. اگر PRF خیلی زیاد باشد ، پالس بعدی ممکن است قبل از بازگشت مورد قبلی از یک هدف از راه دور طولانی ساطع شود. این می تواند به ابهام دامنه منجر شود ، جایی که سیستم نمی تواند فاصله هدف را به طور دقیق تعیین کند.
از نظر ریاضی ، حداکثر دامنه (R_ {حداکثر) که می تواند توسط یک پروب اولتراسونیک اندازه گیری شود ، توسط فرمول (r_ {max} = \ frac {c} {2 \ بار prf}) داده می شود ، جایی که (c) سرعت صدا در محیط است. به عنوان مثال ، در آب که در آن سرعت صدا (C \ تقریبی 1500 \ m/s) ، اگر PRF 1000 هرتز باشد ، حداکثر دامنه (R_ {max} = \ frac {1500 {2 \ times1000} = 0.75 \ m).
نرخ دستیابی به داده ها
PRF بالاتر امکان دستیابی به داده های سریعتر را فراهم می کند. در برنامه هایی که نظارت بر زمان واقعی یا بازرسی با سرعت زیاد مورد نیاز است ، مانند خطوط تولید خودکار ، PRF بالا ضروری است. این سیستم را قادر می سازد نقاط داده بیشتری را در یک دوره کوتاه تر جمع آوری کند و نمایشی دقیق تر و دقیق تر از شیء بازرسی شده را ارائه دهد.
با این حال ، افزایش PRF محدودیت های خود را نیز دارد. همانطور که قبلاً ذکر شد ، می تواند به ابهام دامنه منجر شود ، و همچنین ممکن است مصرف انرژی کاوشگر را افزایش دهد ، که می تواند نگرانی در برنامه های باتری باشد.
عوامل مؤثر بر PRF
طرح کاوشگر
طراحی پروب اولتراسونیک به خودی خود می تواند بر PRF تأثیر بگذارد. پروب هایی با مدت زمان پالس کوتاه تر به طور کلی PRF بالاتر را امکان پذیر می کنند. این امر به این دلیل است که مدت زمان پالس کوتاه تر به این معنی است که کاوشگر می تواند سریعتر بهبود یابد و آماده انتشار پالس بعدی باشد.
به عنوان مثال ، یک پروب فرکانس بالا به طور معمول در مقایسه با یک پروب فرکانس کم ، مدت زمان پالس کوتاه تری دارد. در نتیجه ، پروب های فرکانس بالا اغلب می توانند از PRF بالاتر پشتیبانی کنند.
خصوصیات متوسط
خواص واسطه ای که از طریق آن امواج اولتراسونیک پخش می شوند نیز در تعیین PRF مناسب نقش دارند. سرعت صدا در محیط بر زمان لازم برای پالس اولتراسونیک برای سفر به هدف و عقب تأثیر می گذارد. مواد مختلف دارای سرعت های مختلف صدا هستند و این باید هنگام تنظیم PRF در نظر گرفته شود.
به عنوان مثال ، در فولاد که سرعت صدا تقریباً 5900 متر بر ثانیه است ، حداکثر دامنه برای یک PRF معین در مقایسه با آب در آب متفاوت خواهد بود.
بهینه سازی PRF برای برنامه های مختلف
تصویربرداری پزشکی
در سونوگرافی پزشکی ، انتخاب PRF به نوع معاینه انجام شده بستگی دارد. به عنوان مثال ، در سونوگرافی زنان و زایمان ، جایی که هدف نسبتاً نزدیک است (معمولاً در چند سانتی متر) ، می توان از PRF بالا برای به دست آوردن تصاویر واقعی با نرخ فریم بالا استفاده کرد. این امر امکان تجسم حرکات و ضربان قلب جنین را فراهم می کند.
از طرف دیگر ، در سونوگرافی شکم ، جایی که ساختارهای عمیق تر نیاز به تصویربرداری دارند ، ممکن است PRF پایین تر مورد نیاز باشد تا اطمینان حاصل شود که پالس های اولتراسونیک می توانند به هدف برسند و بدون ابهام دامنه بازگردند.
آزمایش غیر مخرب (NDT)
در برنامه های NDT ، مانند بازرسی از اجزای بزرگ فلزی برای نقص ، PRF باید بر اساس اندازه مؤلفه و عمق مورد انتظار نقص ها با دقت انتخاب شود. برای اجزای مقیاس بزرگ ، ممکن است PRF پایین تر برای تشخیص دقیق نقص ها در اعماق بیشتر لازم باشد.
در مقابل ، هنگام بازرسی از سازه های دیواری نازک یا اجزای کوچک ، می توان از PRF بالاتری برای افزایش سرعت بازرسی و بهبود تشخیص نقص های کوچک استفاده کرد.
عملکرد PRF و کاوشگر
PRF همچنین از نظر حساسیت و وضوح در عملکرد کلی پروب اولتراسونیک تأثیر دارد. PRF بهینه شده چاه می تواند حساسیت پروب را تقویت کند و به آن اجازه می دهد نقص های کوچکتر یا سیگنال های ضعیف تر را تشخیص دهد.
وضوح ، که به توانایی کاوشگر در تمایز بین دو هدف از فاصله نزدیک اشاره دارد ، همچنین می تواند تحت تأثیر PRF قرار گیرد. PRF بالاتر به طور بالقوه می تواند وضوح زمانی را بهبود بخشد و تصویری واضح تر از تغییرات پویا در شیء بازرسی شده ارائه دهد.
پایان
در نتیجه ، فرکانس پالس تکرار (PRF) یک کاوشگر اولتراسونیک یک پارامتر مهم است که به طور قابل توجهی بر عملکرد آن در برنامه های مختلف تأثیر می گذارد. به عنوان یک تأمین کننده پروب اولتراسونیک ، ما اهمیت انتخاب PRF مناسب را برای سناریوهای مختلف درک می کنیم. چه برای تصویربرداری پزشکی ، آزمایش غیر مخرب یا سایر برنامه ها ، تیم متخصصان ما می توانند به شما در انتخاب کاوشگر اولتراسونیک مناسب با PRF بهینه کمک کنند.
اگر علاقه مند به کسب اطلاعات بیشتر در مورد پروب های اولتراسونیک ما هستید یا در انتخاب کاوشگر مناسب برای برنامه خاص خود به کمک نیاز دارید ، ما از شما دعوت می کنیم تا برای یک بحث دقیق با ما تماس بگیرید. تیم پشتیبانی فنی ما همیشه آماده است تا اطلاعات و راهنمایی های عمیق را در اختیار شما قرار دهد تا اطمینان حاصل شود که بهترین راه حل را برای نیازهای خود دریافت می کنید.
منابع
- Krautkramer ، J. ، & Krautkramer ، H. (1990). آزمایش اولتراسونیک مواد. Springer - Verlag.
- Shull ، PJ (2002). آشنایی با آزمایش غیر مخرب: یک راهنمای آموزش. انجمن آمریکا برای آزمایش های غیر مخرب.
- Forsberg ، F. ، & Strandness ، DE (1991). سونوگرافی در تشخیص عروق. مسبی
