من به عنوان یک تأمین کننده قابل اعتماد از سنجهای ضخامت اولتراسونیک ، نقش مهمی را که این دستگاه ها در بازرسی دیگ بخار بازی می کنند ، می فهمم. در این وبلاگ ، من بینش های کاملی در مورد چگونگی استفاده مؤثر از ضخامت اولتراسونیک برای بازرسی دیگ بخار ، اطمینان از ایمنی و کارآیی سیستم های دیگ بخار شما به اشتراک می گذارم.
درک اصول اولیه ضخامت اولتراسونیک
قبل از ورود به فرآیند بازرسی ، درک اصول اساسی در پشت سنجهای ضخامت اولتراسونیک ضروری است. این دستگاه ها بر اساس اصل امواج اولتراسونیک کار می کنند. هنگامی که یک پالس اولتراسونیک از طریق یک ماده ارسال می شود ، از دیواره پشتی مواد منعکس می شود. زمان لازم برای سفر به پالس به دیوار پشت و بازگشت اندازه گیری می شود. با دانستن سرعت موج اولتراسونیک در مواد ، می توان ضخامت مواد را به طور دقیق محاسبه کرد.
مقدمات بازرسی
- انتخاب سنج و کاوشگر راست
- دیگهای مختلف ممکن است به انواع مختلفی از سنجها و پروب های ضخامت اولتراسونیک نیاز داشته باشند. برای بازرسی دیگ بخار ، سنجش با ضخامت اولتراسونیک با دقت با دقت مناسب بسیار مهم است. طیف وسیعی از سنجهای ما به منظور ارائه اندازه گیری دقیق در مواد مختلف دیگ بخار از جمله فولاد ، چدن و آلومینیوم طراحی شده است.

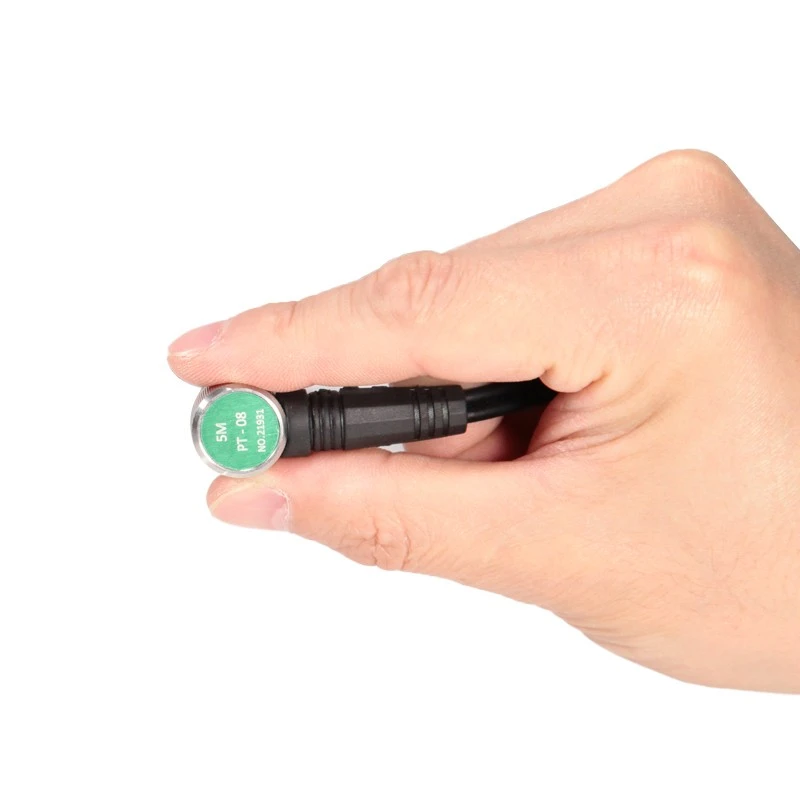

- درپروب ضخامت دوتایی اولتراسونیکاغلب یک انتخاب عالی برای بازرسی دیگ بخار است. برای اندازه گیری مواد نازک مناسب است و می تواند به طور مؤثر با سطوح خشن یا خمیده ، که در ساختارهای دیگ بخار رایج است ، برخورد کند.
- کالیبراسیون
- کالیبراسیون یک گام حیاتی قبل از شروع بازرسی است. از یک بلوک کالیبراسیون با ضخامت شناخته شده استفاده کنید که شبیه به ضخامت مورد انتظار مواد دیگ بخار است. دستورالعمل های سازنده را برای کالیبراسیون دقیق سنج دنبال کنید. این تضمین می کند که اندازه گیری های به دست آمده در طول بازرسی قابل اعتماد است.
- آماده سازی سطح
- سطح دیگ بخار که در آن اندازه گیری انجام می شود باید تمیز و عاری از هر مقیاس ، زنگ زدگی ، رنگ یا سایر آلاینده ها باشد. برای از بین بردن این مواد از یک برس سیم ، چرخ یا کاغذ ماسه ای استفاده کنید. یک سطح صاف و تمیز امکان اتصال بهتر بین پروب و مواد دیگ بخار را فراهم می کند ، که برای انتقال دقیق موج اولتراسونیک ضروری است.
روند بازرسی
- انتخاب نقاط بازرسی
- مناطق مهم دیگ بخار را برای بازرسی شناسایی کنید. این موارد به طور معمول شامل مناطقی است که در معرض مناطق درجه حرارت بالا ، مناطقی که مستعد به خوردگی و اتصالات جوش هستند. برای اطمینان از بازرسی جامع ، برنامه ای را برای پوشش منظم این مناطق تهیه کنید.
- جفت
- یک کوپل ماده ای است که به انتقال امواج اولتراسونیک از پروب به مواد دیگ بخار کمک می کند. یک لایه نازک از کولات ، مانند گلیسیرین یا ژل اولتراسونیک ، روی سطح بازرسی بمالید. کاوشگر را روی منطقه با کوپل قرار داده و از تماس خوب اطمینان حاصل کنید.
- اندازه گیری
- پس از اتمام پروب ، سنج ضخامت اولتراسونیک را فعال کنید. سنج ضخامت اندازه گیری شده را نشان می دهد. برای اطمینان از صحت ، در هر نقطه بازرسی چندین اندازه گیری انجام دهید. اندازه گیری ها را به همراه محل هر نقطه ثبت کنید.
- تجزیه و تحلیل
- پس از تکمیل اندازه گیری ها ، داده ها را تجزیه و تحلیل کنید. ضخامت اندازه گیری شده را با ضخامت طراحی اصلی اجزای دیگ بخار مقایسه کنید. کاهش قابل توجه در ضخامت ممکن است نشانگر خوردگی ، فرسایش یا سایر اشکال آسیب باشد. اگر مقادیر ضخامت غیر طبیعی تشخیص داده شود ، ممکن است تحقیقات بیشتری لازم باشد.
مقابله با چالش های بازرسی دیگ بخار
- سطوح خمیده
- دیگهای بخار اغلب دارای سطوح خمیده هستند که می تواند چالش هایی را برای اندازه گیری ضخامت اولتراسونیک ایجاد کند. از یک کاوشگر با قطر کوچک یا یک کاوشگر که به طور خاص برای سطوح خمیده طراحی شده است استفاده کنید. درپروب ضخامت دوتایی اولتراسونیکمی تواند در این شرایط بسیار مؤثر باشد زیرا می تواند با منحنی های مختلف سطح سازگار باشد.
- مواد غیر یکنواخت
- برخی از اجزای دیگ بخار به دلیل فرآیندهای تولید یا تعمیرات قبلی ممکن است دارای مواد غیر یکنواخت باشند. در چنین مواردی ، اندازه گیری های بیشتری را در منطقه انجام دهید تا درک بهتری از تغییرات ضخامت داشته باشید. همچنین ممکن است برای تفسیر دقیق نتایج با یک متخصص مواد لازم باشد.
پست - اقدامات بازرسی
- گزارش
- یک گزارش بازرسی دقیق تهیه کنید که شامل کلیه داده های اندازه گیری ، محل هر اندازه گیری و هرگونه یافته یا توصیه است. این گزارش برای برنامه ریزی نگهداری و انطباق نظارتی بسیار ارزشمند است.
- پیگیری - تعمیر و نگهداری
- بر اساس نتایج بازرسی ، برنامه ریزی برای نگهداری یا تعمیرات لازم را برنامه ریزی کنید. در صورت تشخیص ضخامت قابل توجه ، سریعاً اجزای آسیب دیده را جایگزین کنید تا از خرابی دیگ بخار جلوگیری شود.
چرا سنجهای ضخامت اولتراسونیک ما را انتخاب کنید
سنجهای ضخامت اولتراسونیک ما با جدیدترین فناوری طراحی شده اند تا اندازه گیری های دقیق و قابل اعتماد را ارائه دهند. آنها کاربر دوستانه هستند ، با رابط های بصری که روند بازرسی را حتی برای کاربران تازه کار آسانتر می کند. پروب های ما ، از جملهپروب ضخامت دوتایی اولتراسونیکاز کیفیت بالایی برخوردار هستند و می توانند شرایط مختلف سطح را تحمل کنند.
ما همچنین پشتیبانی عالی مشتری را ارائه می دهیم ، از جمله آموزش نحوه استفاده از سنجها به طور مؤثر و فنی در طی مراحل بازرسی. اگر برای بازرسی دیگ بخار به یک ضخامت اولتراسونیک نیاز دارید یا در مورد محصولات ما سؤالی دارید ، ما شما را ترغیب می کنیم تا برای بحث تهیه با ما تماس بگیرید. تیم ما آماده است تا به شما در یافتن بهترین راه حل برای نیازهای بازرسی دیگ بخار خود کمک کند.
منابع
- ASTM E797 - 13 (2019) روش استاندارد برای اندازه گیری ضخامت با روش پالس اولتراسونیک - اکو.
- دیگ بخار ASME و کد کشتی ، بخش V ، معاینه غیر مخرب.
