شکل یک پروب اولتراسونیک یک عامل مهم است که به طور قابل توجهی بر عملکرد آن در کاربردهای مختلف تست اولتراسونیک تأثیر می گذارد. به عنوان یک تامین کننده قابل اعتماد پروب اولتراسونیک، ما رابطه پیچیده بین شکل و عملکرد پروب را درک می کنیم و اینجا هستیم تا بینش خود را با شما به اشتراک بگذاریم.
اصول اولیه پروب های التراسونیک
قبل از بررسی چگونگی تأثیر شکل یک پروب اولتراسونیک بر عملکرد آن، اجازه دهید به طور خلاصه اصول اولیه آزمایش اولتراسونیک را مرور کنیم. کاوشگرهای اولتراسونیک امواج اولتراسونیک را تولید و دریافت می کنند، که سپس برای تشخیص عیوب داخلی، اندازه گیری ضخامت و ارزیابی خواص مواد در طیف گسترده ای از مواد، از جمله فلزات، پلاستیک ها و کامپوزیت ها استفاده می شود.
عملکرد یک پروب اولتراسونیک توسط عوامل متعددی از جمله فرکانس، پهنای باند، حساسیت، وضوح و ویژگی های پرتو تعیین می شود. شکل کاوشگر نقش مهمی در تعیین این پارامترهای عملکرد ایفا می کند، زیرا بر نحوه تولید، انتشار و دریافت امواج اولتراسونیک تأثیر می گذارد.
تأثیر شکل پروب بر ویژگی های تیر
یکی از مهم ترین راه هایی که در آن شکل یک پروب اولتراسونیک بر عملکرد آن تأثیر می گذارد، تأثیر آن بر ویژگی های پرتو است. مشخصات پرتو یک پروب اولتراسونیک، مانند عرض پرتو، واگرایی پرتو و زاویه پرتو، مساحت ماده قابل بازرسی و حساسیت بازرسی را تعیین می کند.
- پروب های مستطیلی: پروب های مستطیلی به دلیل توانایی آنها در تولید یک پرتو نسبتاً پهن و مسطح معمولاً در آزمایش اولتراسونیک استفاده می شود. این باعث می شود آنها برای بازرسی سریع و کارآمد مناطق وسیعی از یک ماده مناسب باشند. شکل مستطیلی پروب اجازه می دهد تا سطح عنصر فعال بزرگ تری را ایجاد کند که منجر به خروجی انرژی بیشتر و حساسیت بهتر می شود. با این حال، پرتو عریض یک پروب مستطیلی نیز ممکن است منجر به کاهش وضوح شود، زیرا امواج مافوق صوت در یک منطقه بزرگتر پخش می شوند.
- پروب های دایره ای: از طرف دیگر پروب های دایره ای پرتو متمرکز و دایره ای بیشتری تولید می کنند. این باعث می شود آنها برای بازرسی مناطق کوچک یا تشخیص عیوب کوچک در یک ماده ایده آل باشند. شکل دایره ای کاوشگر امکان خروجی انرژی متمرکزتری را فراهم می کند که منجر به وضوح بالاتر و حساسیت بهتر نسبت به نقص های کوچک می شود. با این حال، پرتو متمرکز یک کاوشگر دایره‌ای نیز ممکن است ناحیه بازرسی را محدود کند، زیرا می‌تواند تنها بخش کوچکی از مواد را در یک زمان پوشش دهد.
- پروب های حلقوی: پروب های حلقوی از حلقه های متحدالمرکز متعدد عناصر فعال تشکیل شده است. این شکل منحصر به فرد امکان تولید یک پرتو متمرکز با عمق فوکوس قابل تنظیم را فراهم می کند. با تنظیم برانگیختگی حلقه‌های مختلف، عمق تمرکز پرتو را می‌توان تغییر داد، که پروب‌های حلقوی را برای بازرسی مواد با ضخامت‌های مختلف یا برای تشخیص عیوب در اعماق مختلف درون یک ماده مناسب می‌سازد.
تاثیر شکل پروب بر حساسیت و وضوح
شکل یک پروب اولتراسونیک نیز تاثیر مستقیمی بر حساسیت و وضوح آن دارد. حساسیت به توانایی کاوشگر برای تشخیص عیوب یا تغییرات کوچک در مواد اشاره دارد، در حالی که وضوح به توانایی کاوشگر برای تشخیص بین دو نقص نزدیک به هم اشاره دارد.
- اندازه پروب: به طور کلی، پروب های بزرگتر حساسیت بالاتر اما وضوح کمتری دارند، در حالی که پروب های کوچکتر حساسیت کمتر اما وضوح بالاتری دارند. این به این دلیل است که کاوشگرهای بزرگتر دارای سطح عنصر فعال بزرگ تری هستند که امکان خروجی انرژی بالاتر و نفوذ بهتر به مواد را فراهم می کند. با این حال، عرض پرتو بزرگتر یک پروب بزرگتر نیز ممکن است منجر به کاهش وضوح شود، زیرا امواج اولتراسونیک در یک منطقه بزرگتر پخش می شود. کاوشگرهای کوچکتر، از طرف دیگر، دارای سطح عنصر فعال کوچکتری هستند که منجر به خروجی انرژی کمتر و کاهش نفوذ می شود. با این حال، عرض پرتو کوچکتر یک کاوشگر کوچکتر امکان تفکیک بهتر را فراهم می کند، زیرا امواج اولتراسونیک متمرکزتر هستند.
- شکل پروب و فوکوس: شکل کاوشگر نیز می تواند بر توانایی تمرکز آن تأثیر بگذارد که به نوبه خود بر حساسیت و وضوح تأثیر می گذارد. پروب های متمرکز، مانند پروب های دایره ای و حلقوی، می توانند پرتو متمرکزتری تولید کنند که منجر به حساسیت بالاتر و وضوح بهتر می شود. با متمرکز کردن امواج مافوق صوت بر روی یک منطقه کوچک، کاوشگرهای متمرکز می توانند عیوب کوچکتر را تشخیص دهند و بین دو نقص نزدیک به هم به طور موثرتری تمایز قائل شوند.
ملاحظات برای کاربردهای مختلف
انتخاب شکل پروب به نیازهای خاص برنامه آزمایش اولتراسونیک بستگی دارد. کاربردهای مختلف ممکن است به ویژگی های پرتو، حساسیت و وضوح متفاوتی نیاز داشته باشند که می توان با انتخاب شکل پروب مناسب به آن دست یافت.
- اندازه گیری ضخامت: برای کاربردهای اندازه گیری ضخامت، پروب های مستطیلی به دلیل پرتو عریض و حساسیت بالا اغلب ترجیح داده می شوند. پرتو عریض یک پروب مستطیلی امکان اندازه گیری سریع و دقیق ضخامت یک ماده را در یک منطقه بزرگ فراهم می کند.
- تشخیص نقص: در کاربردهای تشخیص عیب، انتخاب شکل پروب به اندازه و محل عیوب بستگی دارد. برای تشخیص عیوب کوچک، کاوشگرهای دایره ای یا حلقوی به دلیل وضوح بالا و توانایی تمرکز امواج مافوق صوت بر روی یک منطقه کوچک ممکن است مناسب تر باشند. برای تشخیص عیوب یا عیوب بزرگتر در یک منطقه بزرگ، پروب های مستطیل شکل ممکن است به دلیل پرتو گسترده و حساسیت بالا ترجیح داده شوند.
- خصوصیات مواد: در کاربردهای مشخصه یابی مواد، شکل پروب بر اساس نوع ماده و خواص اندازه گیری شده انتخاب می شود. به عنوان مثال، برای اندازه گیری خواص کشسانی یک ماده، ممکن است به یک پروب با زاویه پرتو و فرکانس خاص نیاز باشد.
پیشنهادات محصول ما

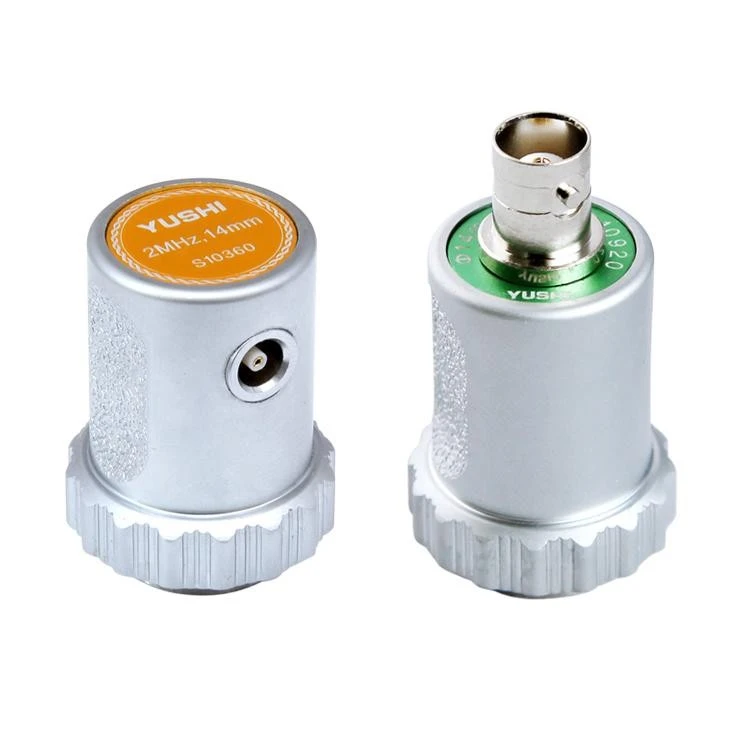

ما به عنوان تامین کننده پروب اولتراسونیک، طیف گسترده ای از پروب های اولتراسونیک را با اشکال و مشخصات مختلف برای پاسخگویی به نیازهای متنوع مشتریان خود ارائه می دهیم. سبد محصولات ما شاملپروب و گوه های TOFD برای تست اولتراسونیک،پروب پرتو مستقیم تک عنصری،پروب پرتو زاویه ای دو عنصری طولی، و بسیاری دیگر.
پروب های ما با استفاده از آخرین فناوری و مواد با کیفیت بالا طراحی و تولید می شوند تا از عملکرد قابل اعتماد و نتایج دقیق اطمینان حاصل کنند. ما همچنین راه‌حل‌های سفارشی‌سازی‌شده را برای برآوردن نیازهای خاص مشتریانمان، از جمله شکل، فرکانس و حساسیت پروب ارائه می‌کنیم.
برای تهیه با ما تماس بگیرید
اگر علاقه مند به خرید پروب های اولتراسونیک برای برنامه های آزمایشی خود هستید، از شما دعوت می کنیم برای بحث دقیق با ما تماس بگیرید. تیم متخصص با تجربه ما می تواند به شما در انتخاب شکل و مشخصات مناسب پروب بر اساس نیازها و نیازهای خاص خود کمک کند. ما متعهد به ارائه محصولات با کیفیت بالا و خدمات عالی به مشتریان برای اطمینان از رضایت شما هستیم.
مراجع
- Krautkramer, J., & Krautkramer, H. (1990). تست اولتراسونیک مواد. اسپرینگر.
- رز، جی ال (2004). امواج اولتراسونیک در محیط جامد انتشارات دانشگاه کمبریج
- زیلارد، RK (1999). کتاب راهنمای تست غیر مخرب: جلد 7 - تست اولتراسونیک. انجمن آمریکا برای تست های غیر مخرب.
