به‌عنوان یک تامین‌کننده باتجربه ضخامت‌سنج‌های دیوار UT، اغلب با پرسش‌هایی از مشتریان درباره قابلیت‌های گیج مواجه می‌شوم، به‌ویژه وقتی صحبت از اندازه‌گیری ضخامت مواد چند لایه می‌شود. این موضوع از اهمیت عملی زیادی برخوردار است، زیرا بسیاری از صنایع مانند هوافضا، خودروسازی و تولید اغلب با ساختارهای چند لایه سروکار دارند. در این وبلاگ، بررسی خواهیم کرد که آیا ضخامت سنج دیوار UT می تواند به طور موثر ضخامت مواد چند لایه را اندازه گیری کند.
آشنایی با ضخامت سنج های دیوار UT
ضخامت سنج دیوار UT، همچنین به عنوان شناخته شده استضخامت سنج دیوار UT، بر اساس اصل امواج اولتراسونیک عمل می کنند. هنگامی که یک موج اولتراسونیک به یک ماده منتقل می شود، از طریق ماده عبور می کند تا زمانی که به یک رابط، مانند دیواره پشتی ماده یا یک لایه میانی برسد. سپس بخشی از موج به گیج بازتاب می‌شود، که زمان حرکت موج به سطح مشترک و برگشت را اندازه‌گیری می‌کند. با دانستن سرعت موج اولتراسونیک در ماده، گیج می تواند ضخامت ماده را محاسبه کند.

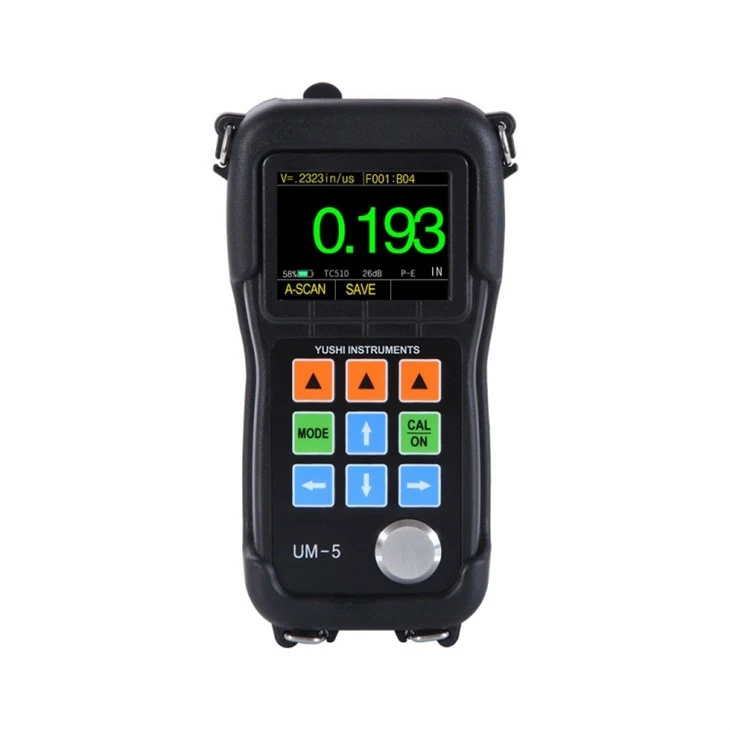

اینابزار اندازه گیری ضخامت اولتراسونیکابزاری حیاتی در تست های غیر مخرب (NDT) است. ماضخامت سنج اولتراسونیک NDTطراحی شده است تا اندازه گیری ضخامت دقیق و قابل اعتماد را بدون آسیب رساندن به جسم آزمایش شده ارائه دهد. این گیج ها به طور گسترده در صنایع مختلف برای اطمینان از یکپارچگی و ایمنی سازه ها استفاده می شوند.
اندازه گیری مواد تک لایه
قبل از پرداختن به مواد چند لایه، درک نحوه عملکرد ضخامت سنج دیوار UT برای مواد تک لایه ضروری است. برای یک ماده تک لایه همگن، فرآیند نسبتاً ساده است. گیج یک پالس اولتراسونیک ساطع می کند که از طریق مواد حرکت می کند. هنگامی که پالس به دیواره پشتی ماده می رسد، دوباره به مبدل منعکس می شود. سپس گیج زمان پرواز (TOF) پالس را اندازه گیری می کند و با استفاده از سرعت اولتراسونیک شناخته شده در ماده، ضخامت را محاسبه می کند.
با این حال، عواملی مانند چگالی ماده، دما و ساختار دانه می‌توانند بر سرعت اولتراسونیک تأثیر بگذارند که به نوبه خود می‌تواند بر دقت اندازه‌گیری تأثیر بگذارد. بنابراین، کالیبره کردن گیج به درستی با استفاده از یک بلوک مرجع با همان ماده و ضخامت جسم مورد آزمایش بسیار مهم است.
چالش ها در اندازه گیری مواد چند لایه
اندازه گیری ضخامت مواد چند لایه با ضخامت سنج دیوار UT پیچیده تر از اندازه گیری مواد تک لایه است. چندین چالش وجود دارد که باید مورد توجه قرار گیرد:
- سرعت های مختلف اولتراسونیک: هر لایه در یک ماده چند لایه ممکن است سرعت اولتراسونیک متفاوتی داشته باشد. این به این دلیل است که سرعت مافوق صوت به خواص مواد مانند چگالی، کشش و ساختار مولکولی بستگی دارد. هنگامی که موج اولتراسونیک از لایه های مختلف عبور می کند، تغییر در سرعت می تواند بر زمان اندازه گیری پرواز تأثیر بگذارد و تعیین دقیق ضخامت هر لایه را دشوار کند.
- بازتاب و انتقال رابط: در سطح مشترک بین دو لایه، موج اولتراسونیک می تواند تا حدی منعکس شود و تا حدی منتقل شود. میزان بازتاب و انتقال بستگی به عدم تطابق امپدانس صوتی بین دو لایه دارد. اگر تفاوت امپدانس آکوستیک قابل توجه باشد، بیشتر موج منعکس می شود و موج ممکن است به عمق ماده نفوذ نکند. این می تواند منجر به اندازه گیری نادرست ضخامت، به ویژه برای لایه های داخلی شود.
- تبدیل حالت: با عبور موج اولتراسونیک از لایه های مختلف، تبدیل حالت ممکن است رخ دهد. تبدیل حالت به این معنی است که یک موج طولی را می توان به موج برشی یا بالعکس در سطح مشترک بین دو لایه تبدیل کرد. این می تواند تجزیه و تحلیل سیگنال های منعکس شده را پیچیده کند و تعیین ضخامت صحیح هر لایه را چالش برانگیز کند.
آیا ضخامت سنج های دیوار UT می توانند مواد چند لایه را اندازه گیری کنند؟
با وجود چالش‌ها، ضخامت‌سنج دیوار UT می‌تواند ضخامت مواد چند لایه را تحت شرایط خاصی اندازه‌گیری کند.
ساختارهای چند لایه ساده
برای ساختارهای چند لایه ساده با لایه‌های کاملاً مشخص و تفاوت نسبتاً کمی در امپدانس صوتی بین لایه‌ها، گیج ممکن است بتواند اندازه‌گیری‌های دقیقی را ارائه دهد. در چنین مواردی می توان گیج را برای سرعت اولتراسونیک هر لایه کالیبره کرد و سیگنال های منعکس شده را برای تعیین ضخامت هر لایه تجزیه و تحلیل کرد.
به عنوان مثال، در یک سازه دو لایه که لایه اول فولادی و لایه دوم یک پوشش نازک است، ابتدا گیج می تواند ضخامت لایه فولادی را اندازه گیری کند. با تنظیم برای خواص شناخته شده پوشش، ممکن است بتوان ضخامت پوشش را نیز تخمین زد.
پردازش سیگنال پیشرفته
ضخامت سنج های مدرن UT مجهز به قابلیت های پیشرفته پردازش سیگنال هستند. این سنج ها می توانند سیگنال های منعکس شده را با جزئیات تجزیه و تحلیل کنند، انعکاس های مختلف را از رابط هر لایه شناسایی کنند و ضخامت هر لایه را محاسبه کنند. برخی از گیج ها از الگوریتم هایی برای جبران اثرات سرعت های مختلف اولتراسونیک، بازتاب رابط و تبدیل حالت استفاده می کنند.
با این حال، دقت این اندازه‌گیری‌ها همچنان به کیفیت سیگنال‌ها و کالیبراسیون گیج بستگی دارد. در برخی موارد، نمونه های کالیبراسیون اضافی ممکن است برای اطمینان از اندازه گیری های دقیق برای هر لایه مورد نیاز باشد.
برنامه ها و محدودیت ها
برنامه های کاربردی
- صنعت هوافضا: در صنعت هوافضا معمولا از مواد چند لایه در سازه های هواپیما مانند پانل های کامپوزیت و سازه های ساندویچی استفاده می شود. ضخامت سنج های دیوار UT را می توان برای اندازه گیری ضخامت این اجزای چند لایه استفاده کرد و از یکپارچگی و مطابقت آنها با استانداردهای ایمنی اطمینان حاصل کرد.
- صنعت خودرو: خودروسازان از مواد چند لایه برای کاربردهای مختلف مانند پانل های بدنه و اجزای موتور استفاده می کنند. اندازه گیری ضخامت غیر مخرب این مواد برای کنترل کیفیت و بهینه سازی عملکرد ضروری است.
محدودیت ها
- ساختارهای لایه ای پیچیده: برای ساختارهای چند لایه بسیار پیچیده با لایه های زیاد، ضخامت لایه های نامنظم یا تفاوت های زیاد در امپدانس صوتی، دقت ضخامت سنج های دیوار UT ممکن است محدود باشد. در چنین مواردی، سایر روش‌های آزمایش غیرمخرب، مانند اسکن اشعه ایکس یا سی تی اسکن، ممکن است مناسب‌تر باشند.
- لایه های نازک: اندازه گیری لایه های بسیار نازک (کمتر از چند میلی متر) نیز می تواند چالش برانگیز باشد، زیرا سیگنال های منعکس شده از این لایه ها ممکن است ضعیف باشند و تشخیص آنها از نویز دشوار باشد.
نتیجه گیری
در نتیجه، ضخامت سنج دیوار UT می تواند ضخامت مواد چند لایه را اندازه گیری کند، اما محدودیت های خود را دارد. موفقیت اندازه گیری به پیچیدگی ساختار چند لایه، تفاوت در سرعت اولتراسونیک بین لایه ها و قابلیت های گیج بستگی دارد.
به عنوان تامین کننده ضخامت سنج دیوار UT، ما متعهد به ارائه محصولات با کیفیت بالا و پشتیبانی فنی به مشتریان خود هستیم. اگر با مواد چند لایه سروکار دارید و نیاز به اندازه گیری دقیق ضخامت دارید، می توانیم به شما کمک کنیم تا مناسب ترین گیج را برای کاربرد خود انتخاب کنید. تیم مجرب ما همچنین می تواند خدمات کالیبراسیون و آموزش ارائه دهد تا اطمینان حاصل شود که دقیق ترین نتایج را از سنج خود دریافت می کنید.
اگر علاقه مند به کسب اطلاعات بیشتر در مورد ضخامت سنج های دیوار UT ما هستید یا در مورد اندازه گیری ضخامت مواد چند لایه سؤالی دارید، لطفاً برای مشاوره دقیق با ما تماس بگیرید. ما مشتاقانه منتظر بحث در مورد نیازهای خاص شما و یافتن بهترین راه حل برای تجارت شما هستیم.
مراجع
- Krautkramer, J. (1990). تست اولتراسونیک مواد. Springer - Verlag.
- Pokorny، A. (1998). تست غیر مخرب اولتراسونیک: روش ها، تکنیک ها و کاربردها. کتاب راهنمای تست غیر مخرب، جلد 7.
- شوبرت، پی (2002). ارزیابی غیر مخرب التراسونیک کمی مطبوعات IEEE.
